공 통 규 격
| 가열방식 | 열풍가열식 |
| 제어온도범위 | 상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
| 제어정밀도 120 oC 기준 | ±0.3 oC at 120 oC (JSOF-250T 기준) |
| 온도분포도 120 oC 기준 | ±1.5 oC at 120 oC (JSOF-250T 기준) |
| 콘트롤러 | JIC-CON 5세대 디지털 마이크로프로세서 PID 콘트롤러 |
| 3 그룹 Zone PID 제어알고리즘 | |
| 3 점 온도보정기능 | |
| 1 점 온도보정기능 | |
| 온도센서 | Class A Pt-100 Ω Sensor |
| 안전장치 | 과열 감지 시 히터 차단 후 경고음 및 에러표시 |
| 과전류 차단장치 | |
| 재질 | 본체 : SPCC 철판 분체도장 |
| 챔버 : 스테인레스 스틸 304 | |
| 단열재 : 50 mm 알미늄 피복 미네랄 울 | |
| 스테인레스 스틸 와이어 선반 포함 | |
| 스테인레스 스틸 타공선반 [옵션] | |
| 공급전원 | 220 ± 10% VAC 50/60Hz 단상 |
| 전원플러그 | 220 V 표준플러그 |
제 품 특 장 점
 |
 |
전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로
나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어. |
 |
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도
지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어. |
|
 |
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준
온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지.
|
| Construction | Chamber | Door Window | ||
 |
 |
 |
||
| Adjustable Shelf | Safety | |||
 |
 |
| 작동성능 |
| • 온도제어범위 상온+10 oC ~ 250 oC
• 빠른 건조와 균일한 온도 분포를 위한 강제 순환방식의 열풍건조기 • 열풍의 효율적인 순환과 뛰어난 온도분포도를 위해 공기역학적으로 설계된 챔버구조. • 가열히터와 순환팬이 측면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음 • 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음
|

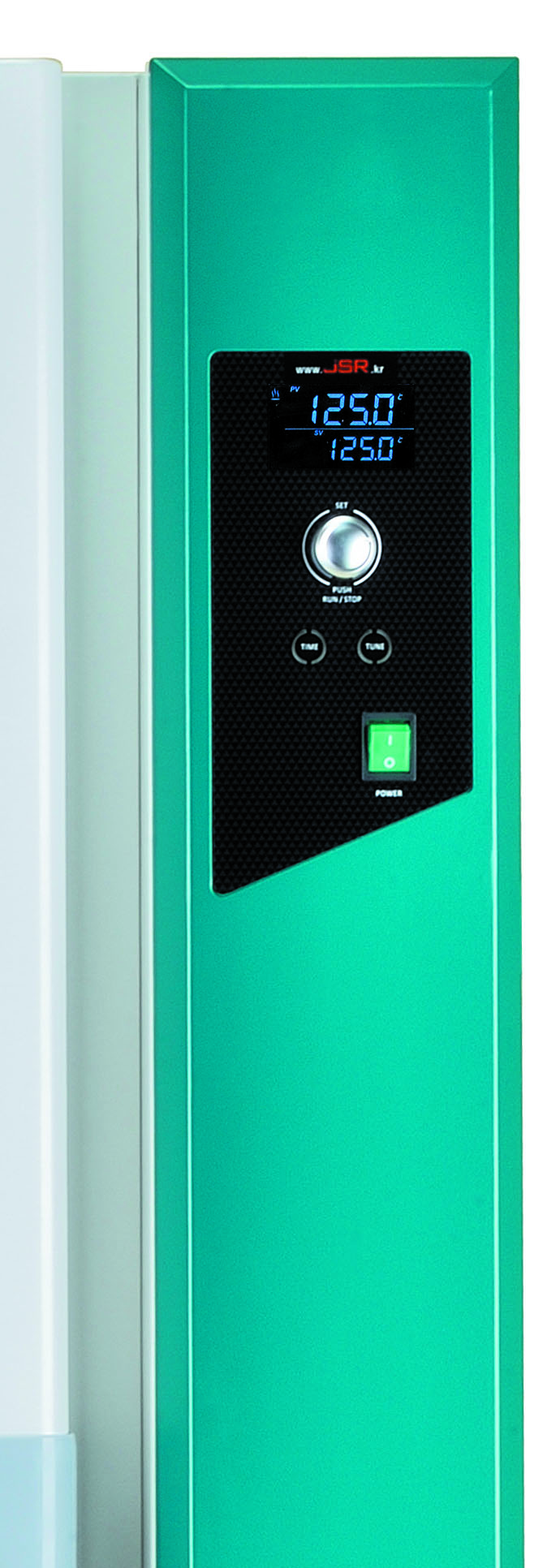

| 콘트롤러 |
| • 디지털 마이크로프로세서 PID 콘트롤러
• Integrated Digital Microprocessor Control System • 그래픽 LCD 디스플레이 • 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 • UV 코팅 터치 판넬 • 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 • 인코더 타입 조그 다이얼 • 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 • 온도제어해상도 0.1 oC • 예약 타이머 최대 99 시간 59 분 설정 가능 • 작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람 • 자주 사용하는 온도와 타이머 시간 저장 기능 • 3그룹 Zone PID 제어 알고리즘 • 3점 온도보정기능 • 1점 오프셋 온도보정기능 • CLASS A PT-100 Ω 센서 사용 • 정전 제어 복귀 기능과 타이머 유지기능 • RS-232C PC 연결용 시리얼 포트 [옵션]
|
| 구조 및 재질 |
| • 내구성이 뛰어난 에폭시 분체도장 외장 케이스
• 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반 • 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 • 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편 • 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치 • 수분 및 증기를 배출할 수 있는 배기구 장착
|
| 편의장치 |
| • 이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이
• 25 mm 간격으로 높이 조절이 가능한 선반 • 크기 조절이 가능한 배기구 • 도어센서를 장착하여 도어를 열면 히터 출력과 팬이 정지하며 고온의 열기부터 사용자 보호
|
| 안전장치 |
| • 도어 열림 시 히터 및 팬 정지
• 장시간 도어 열림 시 경고음 및 에러표시 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도+10 oC 과열 시 작동 중지 후 경고음 및 에러표시 • 설정온도-10 oC 하강 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
| 모 델 번 호 | JSOF-250T | JSOF-400T | JSOF-700T | |
| 챔버용량 | 250 L | 372 L | 655 L | |
| 규격 | 내부 | 500 x 500 x 1000 | 610 x 610 x 1000 | 710 x 710 x 1300 |
| W x D x H mm | 외부 | 895 x 675 x 1360 | 1050 x 785 x 1360 | 1105 x 885 x 1660 |
| 투시창 | W150 x H460 | W150 x H460 | W150 x H615 | |
| 제어온도범위 | ambient +10°C to 250°C | |||
| 제어정밀도 120 oC 기준 | ± 0.3°C | ± 0.3°C | ± 0.3°C | |
| 온도분포도 120 oC 기준 | ± 1.5°C | ± 2.0°C | ± 3.0°C | |
| 가열소요시간 120 oC | 10 min. | 15 min. | 15 min. | |
| 포함선반/ 선반위치(25mm 간격) | 3 / 36 | 4 / 36 | 6 / 48 | |
| 배기구 | 1 | |||
| 히터용량 | 2 x 1.5 kW | 2 x 1.7 kW | 2 x 2.5 kW | |
| 소비전력 | 14.0 Amp | 16.0 Amp | 23.2 Amp | |
| 전원플러그 | 220 V 표준플러그 | 30 AMP | 30 AMP | |
주 문 정 보
| 품 번 | 품 명 | 전 원 | 용 량 | 순중량 | 선적중량 |
| JSOF-250T | Upright Convection Oven | 220 VAC 50/60 Hz | 250 L | 115 kg | 135 kg |
| JSOF-400T | Upright Convection Oven | 220 VAC 50/60 Hz | 372 L | 150 kg | 200 kg |
| JSOF-700T | Upright Convection Oven | 220 VAC 50/60 Hz | 655 L | 190 kg | 255 kg |
선 택 사 양
| 품 번 | 타공선반, 스테인레스 스틸 304 |
| PHS-A06 | for JSOF-250T W470 x D480 mm |
| PHS-A11 | for JSOF-400T W580 x D590 mm |
| PHS-A15 | for JSOF-700T W680 x D690 mm |
| 품 번 | 와이어선반, 스테인레스 스틸 304 |
| PHS-B06 | for JSOF-250T W470 x D480 mm |
| PHS-B11 | for JSOF-400T W580 x D590 mm |
| PHS-B12 | for JSOF-700T W680 x D690 mm |
| PHS-A99 | 4선반걸이, 4개 세트 |
