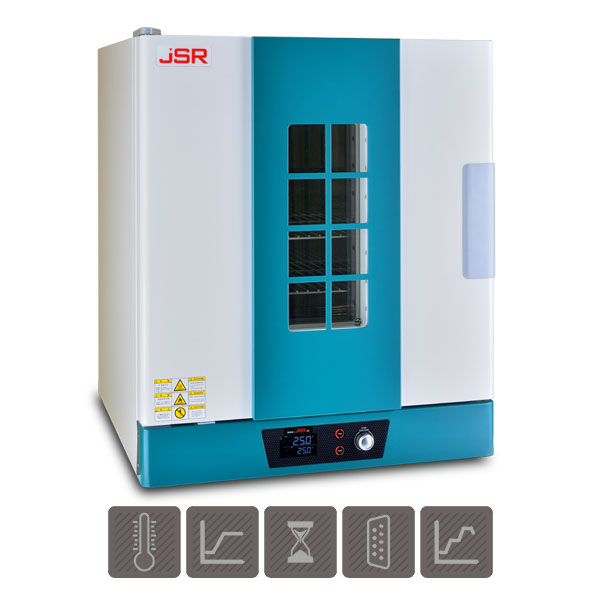

Name: 자연대류식 건조기
SKU: 4770
Availability: InStock

공 통 규 격

가열방식	자연대류식
제어온도범위	상온 +10 ^oC ~ +250 ^oC, 0.1 ^oC 제어
제어정밀도 120 ^oC 기준	±0.3 ^oC at 120 ^oC (JSON-050 기준)
온도분포도 120 ^oC 기준	±2.0 ^oC at 120 ^oC (JSON-050 기준)
콘트롤러	JIC-CON 5세대 디지털 마이크로프로세서 PID 콘트롤러
	3 그룹 Zone PID 제어알고리즘
	3 점 온도보정기능
	1 점 온도보정기능
온도센서	Class A Pt-100 Ω Sensor
안전장치	과열 감지 시 히터 차단 후 경고음 및 에러표시
	과전류 차단장치
재질	본체 : SPCC 철판 분체도장
	챔버 : 스테인레스 스틸 304
	단열재 : 50 mm 알미늄 피복 미네랄 울
	스테인레스 스틸 와이어 선반 포함
	스테인레스 스틸 타공선반 [옵션]
공급전원	220 ± 10% VAC 50/60Hz 단상
전원플러그	220 V 표준플러그

제 품 특 장 점

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로

나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여

온도를 제어함으로써 각 영역별로 우수한 특성의

정밀한 온도제어.

3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도

지점에서 검교정된 표준 온도계로 측정한 챔버 내부의

실제 온도와 콘트롤러의 지시온도 차이를 보정하여

모든 온도 영역에서 챔버의 온도를 정확하게 제어.

1점 OFFSET 기능은 주 사용온도에서 검교정된 표준

온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의

지시온도의 차이를 OFFSET 기능으로 보정하여 해당

온도에서 정확한 온도 유지.

작동성능

• 온도제어범위 상온+10 ^oC ~ 250 ^oC

• 자연대류방식의 가열로 미세한 입자 건조 또는 실험용품 건조에 적합

• 가열된 공기가 일정하고 원활하게 대류 할 수 있도록 비대칭적으로 설계된 가열시스템으로 온도분포도 향상

• 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음

콘트롤러

• 디지털 마이크로프로세서 PID 콘트롤러

• Integrated Digital Microprocessor Control System

• 그래픽 LCD 디스플레이

• 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공

• UV 코팅 터치 판넬

• 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남

• 인코더 타입 조그 다이얼

• 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공

• 온도제어해상도 0.1 ^oC

• 예약 타이머 최대 99 시간 59 분 설정 가능

• 작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람

• 자주 사용하는 온도와 타이머 시간 저장 기능

• 3그룹 Zone PID 제어 알고리즘

• 3점 온도보정기능

• 1점 오프셋 온도보정기능

• CLASS A PT-100 Ω 센서 사용

• 정전 제어 복귀 기능과 타이머 유지기능

• RS-232C PC 연결용 시리얼 포트 [옵션]

구조 및 재질

• 내구성이 뛰어난 에폭시 분체도장 외장 케이스

• 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반

• 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터

• 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치

• 수분 및 증기를 배출할 수 있는 배기구 장착

편의장치

• 이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이

• 25 mm 간격으로 높이 조절이 가능한 선반

• 크기 조절이 가능한 배기구

• 도어센서를 장착하여 도어를 열면 히터 출력을 차단하여 고온의 열기부터 사용자 보호

안전장치

• 도어 열림 시 히터 및 팬 정지

• 장시간 도어 열림 시 경고음 및 에러표시

• 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시

• 설정온도+10 ^oC 과열 시 작동 중지 후 경고음 및 에러표시

• 설정온도-10 ^oC 하강 시 작동 중지 후 경고음 및 에러표시

• 독립적인 2차 과열차단기

• PT SENSOR 단락 또는 합선 시 경고음 및 에러표시

• 과전류 차단 장치 : 누전차단기

Controller	Cabinet Stand [OPTION]	Door window

Chamber	Adjustable Shelf	Safety

모델 및 사양

품 번	JSON-050	JSON-100	JSON-150	JSON-250
규격 및 구성
챔버용량	48 리터	100 리터	151 리터	252 리터
내부규격 (W x D x H mm)	400 x 300 x 400	500 x 400 x 500	560 x 450 x 600	600 x 600 x 700
외부규격 (W x D x H mm)	560 x 525 x 710	660 x 625 x 810	720 x 675 x 910	760 x 825 x 1010
투시창규격 (W x H mm)	150 x 290	150 x 360	150 x 410	150 x 460
선반위치 (25mm 간격)	12 개	16 개	20 개	24 개
포함선반수량	2 개	2 개	2 개	3 개
배기구	1 개	1 개	1 개	1 개

성 능
가열방식	자연대류식
제어온도범위	상온 +10 ^oC ~ +250 ^oC, 0.1 ^oC 제어
제어정밀도 120 ^oC 기준	±0.3 ^oC	±0.3 ^oC	±0.5 ^oC	±0.5 ^oC
온도분포도 120 ^oC 기준	±2.0 ^oC	±3.0 ^oC	±3.0 ^oC	±4.0 ^oC
가열소요시간 120 ^oC	10 분	10 분	15 분	20 분

전 원
공급전원	220 ± 10% VAC 50 / 60Hz 단상
히터용량	1.2 kW	1.5 kW	1.7 kW	2.5 kW
소비전력	1.3 kW 5.5 amp	1.6 kW 6.8 amp	1.8 kW 7.7 amp	2.6 kW 11.3 amp
전원플러그	220 V 표준플러그

주문정보

품 번	품 명	전 원
JSON-050	Natural Convection Oven, 48 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate	220 VAC 1~ ph 50/60Hz
JSON-100	Natural Convection Oven, 100 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate	220 VAC 1~ ph 50/60Hz
JSON-150	Natural Convection Oven, 151 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate	220 VAC 1~ ph 50/60Hz
JSON-250	Natural Convection Oven, 252 L 표준구성품 포함 3 ea x Wire Shelf, Stainless Steel 304 12 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate	220 VAC 1~ ph 50/60Hz

선택사양

품 번	타공선반, 스테인레스 스틸 304
PHS-A03	JSON-050 용 W370 x D280 mm
PHS-A05	JSON-100 용 W470 x D380 mm
PHS-A07	JSON-150 용 W530 x D430 mm
PHS-A09	JSON-250 용 W570 x D580 mm

품 번	와이어선반, 스테인레스 스틸 304
PHS-B03	JSON-050 용 W370 x D280 mm
PHS-B05	JSON-100 용 W470 x D380 mm
PHS-B07	JSON-150 용 W530 x D430 mm
PHS-B09	JSON-250 용 W570 x D580 mm

PHS-A99	선반걸이, 4개 세트
